Projekt architektoniczno-budowlany Świetlicy modułowej – dach jednospadowy

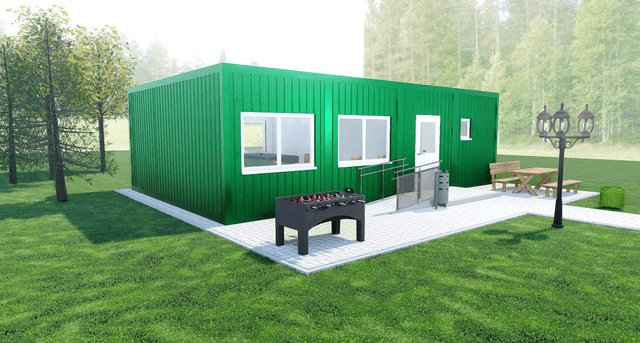

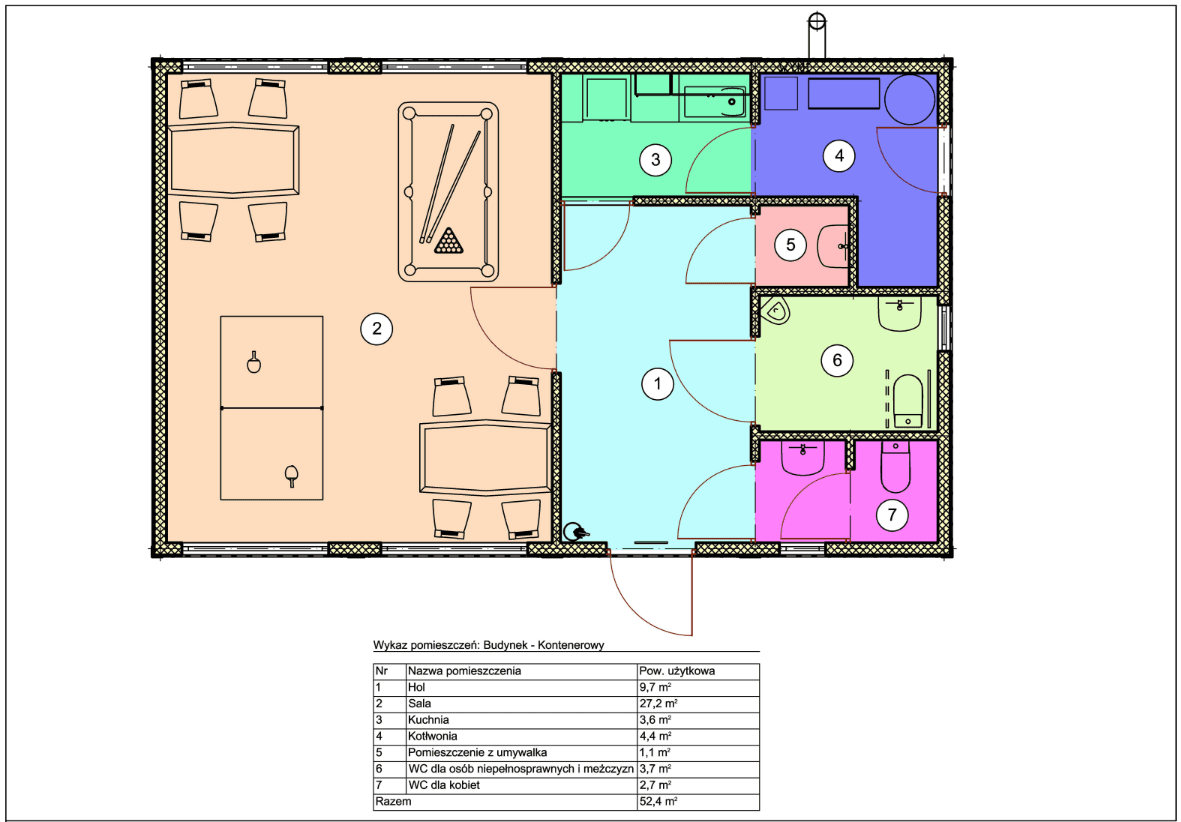

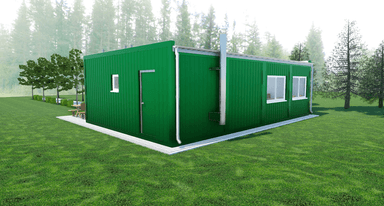

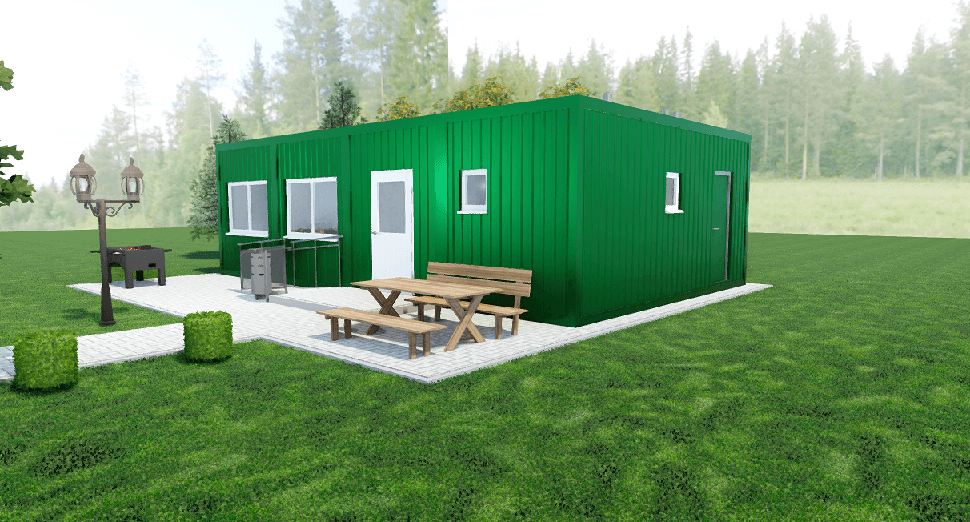

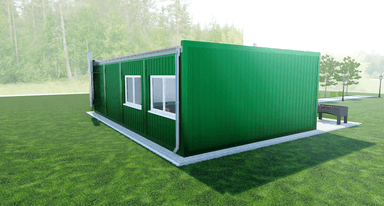

Projektowany budynek o powierzchni użytkowej 52,3m2 może pełnić funkcję np. świetlicy wiejskiej, służącej jako miejsce spotkań, realizacji zainteresowań, rozrywki lub organizacji imprez okolicznościowych. Projekt przedstawia budynek 1 kondygnacji z pomieszczeniami tj. hol, sala, aneks, kotłownia, pomieszczenie gospodarcze ze zlewem, toaleta przystosowana dla osób niepełnosprawnych wraz z toaletą męską, toaleta damska. Główne wejście do budynku na elewacji frontowej, wschodniej. Osobne wejście do kotłowni. Bryła budynku na rzucie prostokąta, pokryta dachem dwuspadowym o kącie nachylenia połaci 1O. Budynek publiczny został zaprojektowany w technologii modułowej z czterech kontenerów o konstrukcji stalowej w całości dostarczanych na plac budowy. Kontenery należy ustawić na uprzednio przygotowanej żelbetowej płycie fundamentowej lub utwardzeniu z kostki brukowej na rzucie w kształcie prostokąta o wymiarach budynku. Cztery kontenery po połączeniu tworzą budynek o długości 9,67m i szerokości 6,06m wysokość od poziomu terenu do okapu 2,65m, a do kalenicy 3,00m. Świetlica wiejska przeznaczona jest do równoczesnego przebywania do 50 osób. Kolorystykę elewacji i stolarki, rodzaj blachy wykończenia elewacji można dostosować do indywidualnych potrzeb klienta.
Dokumentacja w zakresie części Architektoniczno-Budowlanej (PAB) dla projektu budowlanego zawiera kluczowe elementy niezbędne do uzyskania pozwolenia na budowę
Projekt Architektoniczny: Szczegółowo przedstawia rozwiązania architektoniczne budynku. Składa się z:
- Rzutów wszystkich kondygnacji: Pokazują układ funkcjonalny pomieszczeń na każdym poziomie, ich wymiary, powierzchnie, rozmieszczenie drzwi i okien, wyposażenie stałe (np. kominki, schody), a także oznaczenia materiałów wykończeniowych podłóg.
- Rzutu dachu: Przedstawia kształt dachu, jego konstrukcję, spadki, rozmieszczenie kominów, wyłazów dachowych, paneli fotowoltaicznych (jeśli są przewidziane) oraz materiał pokrycia.
- Elewacji: Pokazują wygląd zewnętrzny budynku z każdej strony, z uwzględnieniem materiałów wykończeniowych ścian, stolarki okiennej i drzwiowej, detali architektonicznych oraz kolorystyki.
- Przekrojów: Ilustrują budowę budynku w pionie, pokazując powiązanie poszczególnych kondygnacji, wysokość pomieszczeń, konstrukcję stropów, dachu, fundamentów oraz warstwy przegród budowlanych (ściany, stropy, dach).
- Zestawienia stolarki okiennej i drzwiowej: Zawierają wymiary, typy i ilości okien oraz drzwi zewnętrznych i wewnętrznych.
- Opisu technicznego architektury: Zawiera informacje o zastosowanych materiałach budowlanych i wykończeniowych, rozwiązaniach konstrukcyjnych (ogólnych), charakterystyce energetycznej budynku (w zakresie architektury), a także o spełnieniu wymagań akustycznych i przeciwpożarowych (w zakresie rozwiązań architektonicznych).
